GTS滾筒篩分機

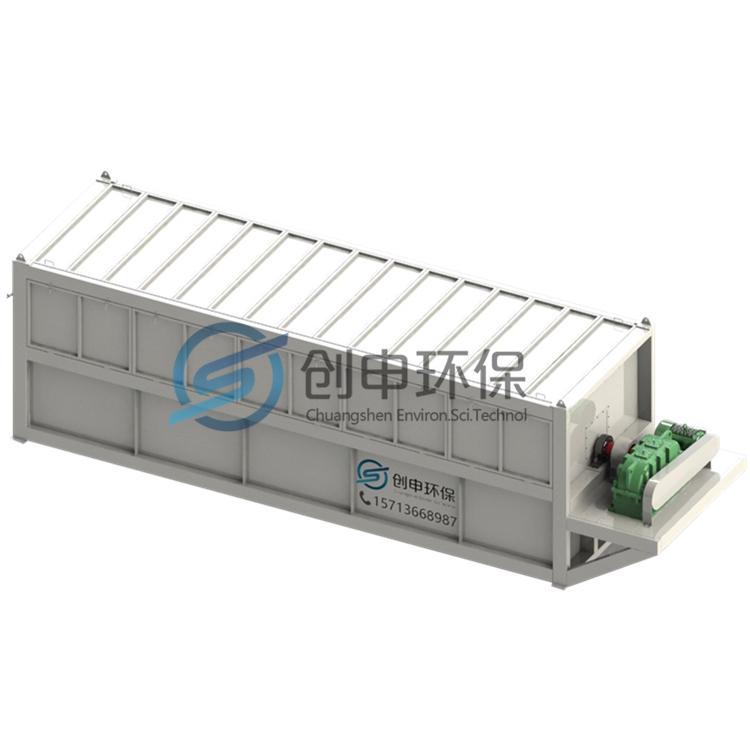

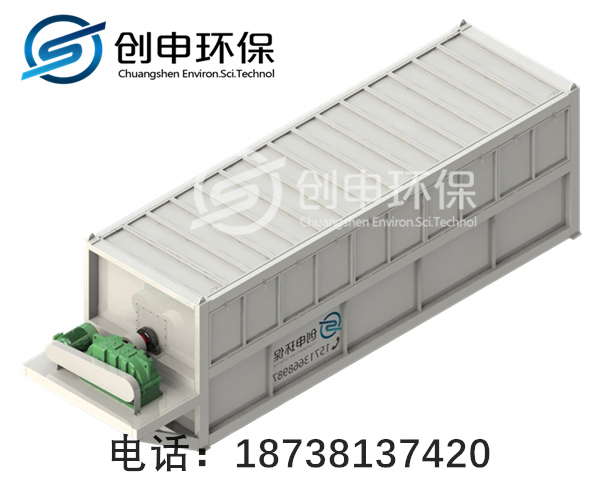

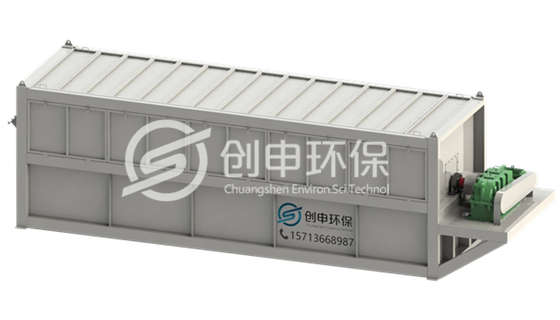

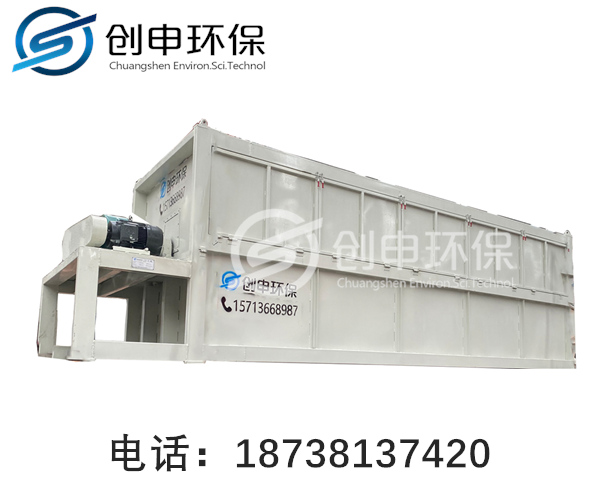

GTS滾筒篩分機的主體結構是篩分筒，它是由一段或多段圓形狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過驅動系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

石英石、河卵石、方解石、白云石、花崗巖、玄武巖、鐵礦石、石灰石、輝綠巖等

<36mm: 進料粒度

25-300t/h: 處理能力

5.5-50kw: 功率

15713668987

— 產品介紹 —

? ? ? ?GTS滾筒篩的主要結構是一個篩筒，是由多個圓形篩網組成，整個篩筒與地平面呈傾斜狀態，外部用密封隔離罩密封，防止環境污染。篩分滾筒通過變速減速系統以一定速度旋轉，物料通過篩分滾筒從上到下分離，細料從篩分滾筒前端下部排出，粗料從篩分滾筒下端尾部排出。創申滾筒篩可配有梳狀篩清潔機構。在篩分過程中，通過梳形篩清理機構與篩筒之間的相對運動，可以不間斷地清理篩體，使篩筒在整個工作過程中始終保持清結、不粘、不堵，不影響篩分效果。

— 產品優勢 —

適用于篩分各種物料，無論是尾礦石、原石、青石、煤泥等其他物料，都可以順利篩分。

對物料的適應能力強，粘性、濕度大、臟、雜等各種性質的物料都能篩分，且進料方式靈活。

工藝布置靈活，可選用不同規格的篩網組合使用，且調整、更換簡便，篩分效率高，使用壽命長。

可根據篩分需要，采用全封閉結構或敞開結構；其中，全封閉結構易于密閉收塵，改變污染環境。

滾筒支承采用整體通軸結構噪音被密封的隔離罩與外界隔離，使噪音無法傳遞到外界，從而運行平穩降低了設備噪音。

密封隔離罩兩側有觀察窗，工作人員可隨時觀察設備運行情況。密封隔離罩末端的篩選機構側面設有檢修快開門，非常方便設備的定期檢修，不影響設備的正常運行。

— 產品原理 —

? ? 滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

— 技術參數 —

型號	進料尺寸	處理能力（t/h）	功率(kW)	轉速 ? (r/min)	篩網面積（㎡）
?GTS-1545?	≤30	25-80	5.5-7.5	26	21
GTS-1850	≤30	40-100	11	22	28
GTS-1860	≤30	50-150	11-15	18	34
GTS-2070	≤50	75-200	18.5-22	16	44
GTS-2080	≤50	85-230	22	14	50
GTS-2280	≤50	100-250	22-30	12	55
